Система кабельного отопления Nexans (Норвегия) "Теплый пол"

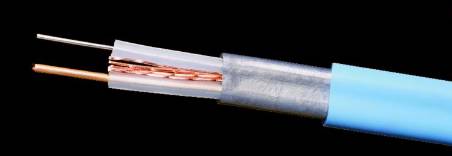

Двужильный кабель
TXLP/2R 1000/17 для
теплого пола

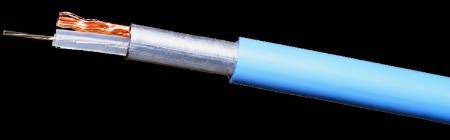

Одножильный кабель
TXLP/1
Двухжильный кабель предназначен для
комфортного и основного отопления
помещений

Одножильный кабель предназначен для
комфортного и основного отопления помещений


Теплые полы и кабельные системы обогрева Nexans
Решая установить теплые полы, все задумываются в первую очередь о здоровье семьи и комфорте своего жилища, и уже потом о технической стороне этого вопроса. Мы постараемся помочь Вам в выборе, изложив профессиональный подход к данной теме.

Первым в мире производителем нагревательных кабелей является компания
Nexans, начавшая их выпуск в 1926г. На протяжении всех этих лет компания активно вела исследовательскую работу в своей отрасли, расширяла производственные мощности, совершенствовала выпускаемую продукцию, постоянно повышая её качество и выпуская новый ассортимент, в соответствии с требованиями рынка. Можно смело сказать, что Nexans - ведущий производитель высококачественной кабельно-проводниковой продукции в мире.

ПРЕИМУЩЕСТВО NEXANS заключается в том, что только данный производитель изготавливает сварные муфты. Благодаря этому НОУ-ХАУ, герметичные муфты  нагревательных кабелей Nexans не подвержены температурным колебаниям, так как не имеют механического соединения проводов и поэтому не выходят из строя и при укладке в пол, и при прокладке на кровлях сооружений на открытом воздухе.
Каким должен быть качественный саморегулирующийся кабель
Мы постараемся коротко и ясно объяснить основные конструктивные особенности качественных кабелей.


Что такое нагревательные кабели?

Решая установить теплые полы, все задумываются в первую очередь о здоровье семьи и комфорте своего жилища, и уже потом о технической стороне этого вопроса. Мы постараемся помочь Вам в выборе, изложив профессиональный подход к данной теме.

Нагревательные кабели представлены двумя видами: саморегулирующиеся и резистивные.

Саморегулирующиеся кабели имеют в своей конструкции полупроводниковую матрицу, которая в зависимости от внешней температуры изменяет  сопротивление и, соответственно, выдаваемую мощность. Срок службы матрицы, как правило, не превышает
15 лет. В результате старения матрицы, кабель постепенно теряет свою мощность, а замена саморегулирующегося кабеля обычно стоит больших материальных и моральных затрат.

Поэтому мы не рекомендуем применять такой кабель в системе обогрева полов. Однако у саморегулирующихся кабелей есть и преимущества, благодаря которым их применяют в других системах, например,
«Снеготаяние», «Обогрев кровли».

Конструкцию резистивных нагревательных кабелей часто для простоты объяснения сравнивают с работой утюга. Особенность резистивного нагревательного кабеля в том, что нагревательный элемент имеет высокое омическое сопротивление и прочность. При подаче напряжения он нагревается и выделяет тепло. Именно такие кабели в основном применяются в системах
«Теплый пол». Это оправдано не только с точки зрения надежности, но и экономичности.

Резистивные нагревательные кабели бывают
одножильные и двужильные. Принципиальные отличия заключаются в конструкции кабелей,  способе монтажа, и мощности на погонный метр.
Одножильные кабели должны иметь:

- изолированную нагревательную жилу (изоляция сшитый полиэтилен или фторопласт);
- жилу заземления (медная луженая);
- общий экран (сетчатый или сплошной металлический);
- внешнюю оболочку (чаще всего из ПВХ; лучше всего, если она устойчива к ультрафиолету для
использования на открытом воздухе);
- две соединительные муфты на концах кабеля.

Нагревательный кабель НЕ МОЖЕТ подключаться напрямую к терморегулятору, поэтому через муфту соединяются медные питающие  провода длиной от 2,5 до 10 м по требованию заказчика.
Двужильные кабели должны иметь:

- два изолированных проводника (один проводник нагревательный с муфтой, второй – возвратный медный). На конце кабеля делается муфта для соединения нагревательного и питающего провода в единый проводник.

- жилу заземления (медная луженая);
- общий экран (сетчатый или сплошной металлический);
- внешнюю оболочку (чаще всего из ПВХ; лучше всего, если она устойчива к ультрафиолету для использования на открытом воздухе);
- одну соединительную муфту.

Нагревательный кабель
НЕ МОЖЕТ подключаться напрямую к терморегулятору, поэтому через муфту соединяются медные провода длиной от 2,5 м до 10 м по требованию заказчика.


По способу монтажа
одножильные кабели сложнее укладывать, так как необходимо произвести точный расчет схемы укладки и вернуть второй питающий конец к терморегулятору, соблюдая необходимый шаг укладки. Монтаж двужильного кабеля легче за счет того, что оба питающих медных провода выходят с одной стороны кабеля, и, соответственно, нет необходимости возвращать один конец к терморегулятору.
Погонные мощности кабеля у разных производителей варьируются, но в целом они похожи и отличаются незначительно. Стоит отметить, что чем ниже погонная мощность кабеля, тем ближе друг к другу будут расположены витки кабеля, и, соответственно, лучше прогреется поверхность.

Выпускаются следующие виды нагревательных кабелей по мощности на  1 м.п.:

  • 9 – 10 Вт/м – применяются для подогрева грунта под холодильными камерами и в деревянных полах, так
    как закладываются небольшие мощности на 1м? (от 30 до 80 Вт/м);
  • 17 – 20 Вт/м – применяются в системах «Теплый пол» в жилых помещениях;
  • 25 – 28 Вт/м – применяются на балконах, на ступенях в системах «Снеготаяние» и «Антиобледенение» (т.е.
    везде, где необходима мощность на 1м? более 250 Вт.

Таким образом, во всех системах, предусматривающих применение резистивных нагревательных кабелей (обогрев кровли, трубопроводов, грунта, антиобледенение, снеготаяние, комфортный обогрев), используются одинаковые по строению кабели, отличающиеся только погонной мощностью.

Nexans - кабель с подтвержденным сроком службы 50 лет.


Какое напольное покрытие лучше выбрать при установке
нагревательных кабелей?

Плитка, каменное или керамическое покрытие.

Применяется практически в 90% случаев. На наш взгляд в помещениях, где есть керамическое напольное покрытие всегда целесообразно устанавливать теплый пол.

Причина проста:
теплопроводность керамического покрытия очень высокая, поэтому в холодное время года плитка всегда холодная и нагревательный кабель является спасением для семьи, особенно с маленькими детьми.


Паркет или ламинат

В действительности это два абсолютно разных продукта. Паркет изготавливается из массива дерева, дополнительно может уплотняться и пропитываться разными защитными составами. Ламинат – это особого вида панель, изготовленная из ДВП или ДСП плиты и нескольких слоёв бумаги. Бумага, используемая для производства ламината, пропитывается меламиновой смолой, после чего спрессовывается с ДВП или ДСП плитой под высокой температурой и давлением.

Способы укладки:

Ламинат укладывается двумя наиболее распространенными способами:

  • сразу приклеивается на цементную стяжку
  • укладывается на теплоизоляцию/подложку

В первом случае применение нагревательных кабелей возможно, во втором случае практически необоснованно.

Паркет может укладываться:

  • на подготовленные деревянные перекрытия
  • на выровненную стяжку, поверх которой укладывается теплоизоляция/подложка.

Стоит учесть, что теплопроводность ламината выше, чем паркетной доски из-за более плотной структуры. Также теплопроводность дерева ниже, чем керамики, поэтому для того чтобы прогреть дерево понадобиться больше электроэнергии. При этом мощность на квадратный метр, которая закладывается под дерево, в несколько раз ниже, той, что закладывается под плитку, поэтому прогрев будет происходить медленнее. Более того, если между стяжкой и доской существует прокладка (подложка), которая также является теплоизоляцией, то применение нагревательного кабеля становится практически нецелесообразным.

Исходя из нашей практики, можно сделать следующий вывод: теплые полы под паркет или ламинат укладываются достаточно редко, и если это происходит, то под покрытием не должно быть теплоизолирующих (выравнивающих) материалов.

Компанией Nexans специально для ламината разработано решение Millidry, которое представляет собой листы ламинированной металлической фольги, между которыми проложен нагревательный кабель. Таким образом, кабель защищен от прямого механического воздействия на кабель слоем фольги и в тоже время за счет фольги температура равномерно распределяется по поверхности.


Линолеум

Линолеум по большому счету является теплоизоляционным материалом и не должен хорошо пропускать тепло. Линолеум бывает:

  • с теплоизоляционным покрытием на нижней стороне
  • без теплоизоляционного покрытия

Нагревательный кабель допустимо прокладывать в стяжке под линолеум без теплоизоляционного покрытия.
