Прежде, чем производить укладку нагревательного мата внимательно ознакомьтесь со всеми приведенными ниже правилами.
Это позволит избежать многих ошибок.
Общие правила по укладке нагревательного мата для системы "теплый пол"
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1. Нагревательный мат должен применяться согласно рекомендациям производителя.
2. Подключение нагревательного мата должно производиться квалифицированным электриком. 3. Нагревательный мат не должен подвергаться механическому напряжению и растяжению. Мат запрещается укорачивать и удлинять. 4. Необходимо проявлять особую аккуратность, чтобы не повредить греющий кабель в процессе укладки. 5. Необходимо обеспечить возможность автоматического выключения нагревательного мата. Для этого мы рекомендуем использовать терморегулятор. 6. Греющий кабель должен быть заземлен в соответствии с действующими правилами ПЭУ и СНиП. 7. Не рекомендуется укладывать нагревательный мат при температуре ниже -5 oС. 8. Необходимо соблюдать рекомендации производителя напольного покрытия по максимально допустимой температуре. Порядок выполнения работ по укладке нагревательного мата для системы "теплый пол"
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1. Составить чертеж обогреваемой площади, с указанием расположения нагревательных матов, концевой и соединительной муфт, датчика температуры и места подключения к электрической сети. При повреждении греющего кабеля в процессе укладки или в процессе строительных работ это значительно облегчит поиск места повреждения.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

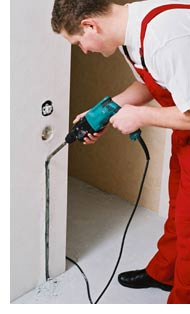

2. В стене прорубить штробу сечением 20 х 20 мм. Она необходима для укладки датчика температуры и холодного соединительного провода и для настенной коробки для терморегулятора.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3. Очистить основание, на которое укладывается нагревательный мат, от мусора и острых предметов.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4. Датчик температуры пола положить в пластмассовую трубку диаметром 16 мм, заглушенную на одном конце для предотвращения попадания внутрь бетона и поместить в штробу, согласно составленному чертежу. Датчик температуры помещается на расстояние 50-100 см от стены немного ниже уровня мата. Диаметр изгиба трубки не должен превышать 6 см.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

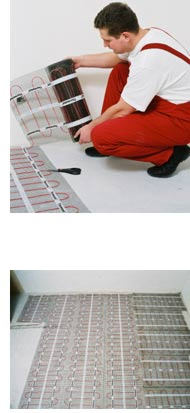

5. Разложить нагревательный мат по всей поверхности пола, обходя трубы и участки, предназначенные для ванных, шкафов и т.п. (Разрешается укладывать мат под местами установки подвесных шкафов, умывальников и т.д.) Для обхода препятствий разрезать пластиковую сетку, не повреждая при этом греющий кабель.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6. Зафиксировать нагревательный мат на поверхности пола. Если мат самоклеящийся, прижать его к полу, чтобы он приклеился. Сетку мата можно также прикрепить к поверхности пола с помощью клеящего пистолета, гвоздей, скоб и т.д.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7. После укладки нагревательного мата замерить омическое сопротивление. Омическое сопротивление греющего кабеля должно соответствовать указанному на муфте -5% -+10%.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
8. Равномерно залить нагревательный мат тонким слоем плиточного клея или иного самовыравнивающегося раствора. Греющий кабель и соединительная муфта должны быть залиты полностью.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
9. После заливки мата снова замерить омическое сопротивление.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
10. Нанести на просохшую поверхность новый слой плиточного клея и уложить кафельную плитку или другое покрытие.
11. Не включать нагревательный мат до полного затвердевания раствора. 12. Подключить нагревательный мат через терморегулятор к электросети и ждать пока пол полностью прогреется до установленной температуры. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
